手元のスマートフォン充電器やノートPC、あるいは海外旅行用に購入した電化製品の裏面ラベルに、小さな文字で記された「定格電圧」の表記。日頃あまり意識することなくコンセントへ差し込んでいる人が大半かもしれませんが、この指定数値を正しく把握せずに使用することは、高価な電子機器を一瞬でスクラップにするばかりか、最悪の場合は激しい火災を招く極めて危険な行為です。

2026年現在、オンライン通販の普及に伴い海外仕様の電化製品や非純正ACアダプターが市場に氾濫し、USB Power Delivery（USB PD）規格の高度化によって給電環境はかつてないほど複雑化しています。製品評価技術基盤機構（NITE）や消防機関にも、規格の不適合による発煙・発火事故の相談が毎年数多く寄せられています。本稿では、定格電圧の基礎知識をはじめ、公称電圧や定格電流との決定的な違い、過電圧によって機器が物理的に破壊されるメカニズム、そして失敗しないACアダプターの選び方まで、現場データに基づき徹底的に解剖します。

• 要点1：定格電圧とは「機器が指定の性能を安全に発揮し続けられる設計上の保証電圧」であり、わずかな過電圧でも絶縁破壊や発火を招く。
• 要点2：「公称電圧」は電力供給側の目安値、「定格電流」は負荷に応じて流れる量を示す指標であり、両者の意味を取り違えると電源選びで致命的なミスを犯す。
• 要点3：ACアダプター交換時は「電圧は完全一致、電流は同等以上、極性と端子形状の適合」が絶対鉄則であり、PSEマークのない並行輸入品には厳重な警戒が必要。

【徹底解剖】定格電圧とは何か？公称電圧や定格電流との決定的な違い

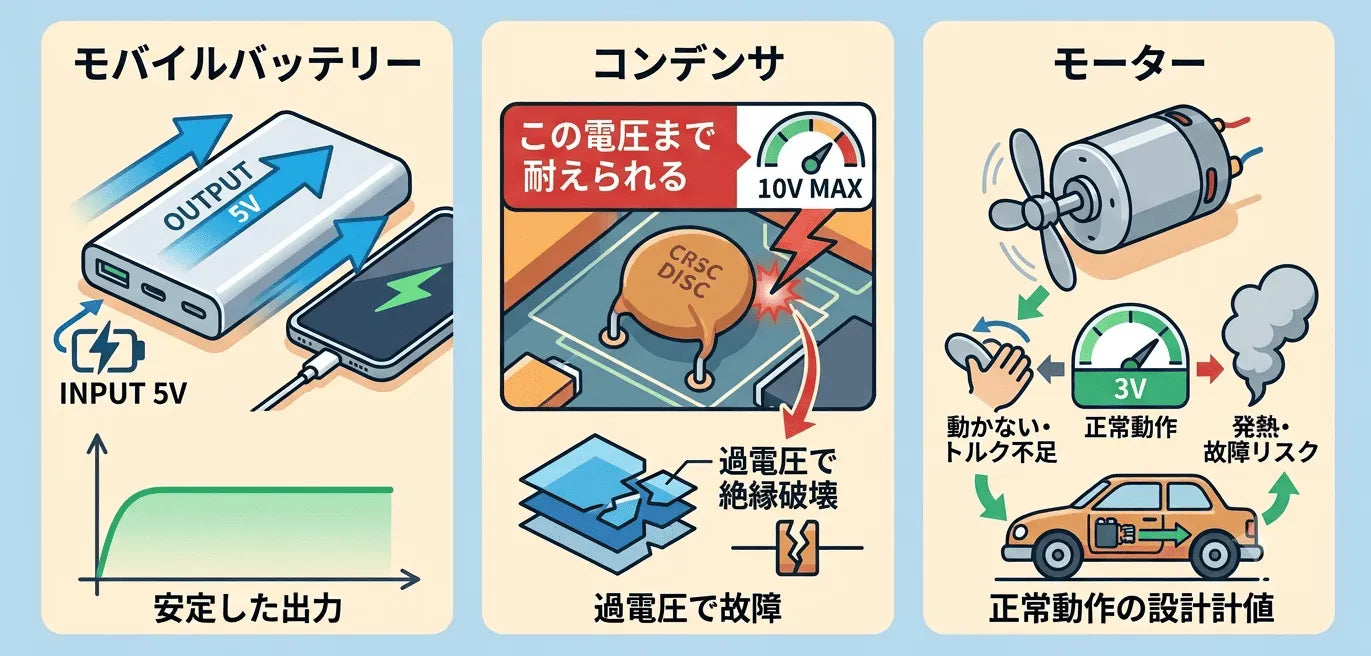

電化製品や電子回路のスペックシートに必ず記載されている「定格電圧（Rated Voltage）」とは、製造メーカーが「この電圧の電源に接続すれば、製品が本来の性能を発揮し、設計寿命にわたって安全に使用できる」と保証している基準電圧を指します。いわば、電子回路が正常に稼働するための「約束された動作環境」です。

多くの人が混同しやすい概念として「公称電圧」と「定格電流」が挙げられます。これらの違いを曖昧にしたまま電源機器を扱うことが、数々の誤用トラブルの温床となっています。

「公称電圧」との違い｜電力供給側の呼び名と受電側の設計値

公称電圧（Nominal Voltage）とは、電力系統やバッテリーにおいて「おおよその目安」として便宜上割り振られた呼び名です。日本の一般家庭のコンセントは「100V」と呼称されますが、これが公称電圧に該当します。

電気事業法施行規則第38条の規定により、標準電圧100Vの供給ラインでは「101Vの上下6Vを超えない値（95V〜107V）」に維持することが電力会社に義務付けられています。つまり、家庭に届く電圧は常に厳密な100.0Vではなく、周辺の電力消費状況によって数ボルト単位で絶えず揺れ動いています。これに対し、機器側の「定格入力電圧：AC100V」という表記は、そうした送電網の許容変動幅を織り込んだ上で、安定動作するように耐圧設計されていることを示しています。

モバイル機器に搭載されるリチウムイオンバッテリーも同様です。一般に公称電圧は「3.7V」と表記されますが、満充電時には約4.2Vまで上昇し、放電末期には約3.0Vまで降下します。公称電圧はあくまで全体の平均的・代表的な電圧水準を指すのに対し、定格電圧は「機器に印加することが許される規定の数値」という明確な境界線を持ちます。

「定格電流」との違い｜押し出す「圧力」と引き込まれる「流量」

電圧が電気を押し出す「圧力（ボルト：V）」であるのに対し、電流は回路内を実際に移動する「電気の流量（アンペア：A）」を表します。この2つの物理的性質の違いは極めて重要です。

機器に電源を接続した際、電圧は電源側から強制的に「かけられる（印加される）」のに対し、電流は接続された機器側の内部抵抗に応じて「必要な分だけ自然に吸い込まれる」という決定的な違いがあります。そのため、電源アダプターの定格電圧は機器の指定値と寸分違わず一致させる必要がありますが、定格電流に関しては「電源側が供給可能な上限値」を表すため、機器が要求する電流値より電源側の数値が大きくても問題は生じません。

【危険の真相】定格電圧を超えるとどうなる？過電圧による発火故障リスクの物理メカニズム

指定された定格電圧を上回る過電圧が回路に加わった瞬間、電子機器の内部では目に見えない破壊の連鎖が始まります。「少し電圧が高い程度なら、機器がパワーアップして動くだけではないか」という素人考えは致命的です。

オームの法則とジュール熱の二乗比例増大

電気回路の基本法則であるオームの法則（$I = V / R$）が示す通り、回路の電気抵抗（$R$）が一定のとき、印加される電圧（$V$）が上昇すれば、流れる電流（$I$）もダイレクトに増加します。さらに深刻なのは、回路内で発生する熱量（ジュール熱）の挙動です。

ジュール熱は $P = I^2 \times R$、すなわち電流の二乗に比例して爆発的に増大します。たとえば定格100V仕様のヒーターやモーターに誤って200Vの過電圧を印加した場合、単純計算で電圧は2倍ですが、発熱量は実に4倍へと跳ね上がります。設計許容量を遥かに超えた熱エネルギーは、わずか数秒のうちに基板の銅箔パターンを焼き切り、樹脂製ハウジングをドロドロに溶融させ、最終的に激しい白煙と火花を噴出させます。

最高許容電圧の超過とコンデンサ定格電圧の余裕度（ディレーティング）

電子機器の心臓部であるプリント基板には、ICチップ、抵抗、そして無数のコンデンサが実装されています。これらの電子部品には、物理的に耐えられる限界値である「最高許容電圧」や「耐圧」が厳格に定められています。

回路設計の実務において、プロのエンジニアは「コンデンサ定格電圧の余裕度（ディレーティング）」を計算して部品を選定します。過酷な環境下での経年劣化を防ぐため、回路にかかる想定最大電圧に対し、電解コンデンサであれば定格耐圧の70〜80%以下、積層セラミックコンデンサであれば50%前後のマージンを持たせるのが電子工学のセオリーです。

しかし、入力電圧そのものが定格を大幅に超過すると、この安全マージンは一瞬で食いつぶされます。耐圧を超えた電解コンデンサの内部では、電解液が瞬間沸騰して内圧が急上昇します。最終的には安全弁が吹き飛んで「パンッ」という破裂音とともに強烈な刺激臭の電解液ガスを撒き散らし、周囲の回路を巻き込んでショートを引き起こします。
