Q1：部材の厚さが何cm以上になるとマスコンクリートとして扱わなければなりませんか？
A1：明確な法的数値基準はありませんが、土木学会の基準では壁部材で厚さ約0.5m以上、柱や版で約0.8〜1.0m以上が目安です。日本建築学会（JASS 5）では最小寸法80cm以上、かつ予想最高温度が65℃以上の部材を対象としています。ただし、夏場の打設や高強度配合では厚さ60cm程度でも温度ひび割れが発生するため、部材寸法だけでなく発熱ポテンシャル全体で判断する必要があります。
Q2：マスコンクリートの養生方法で最も注意すべきポイントは何ですか？

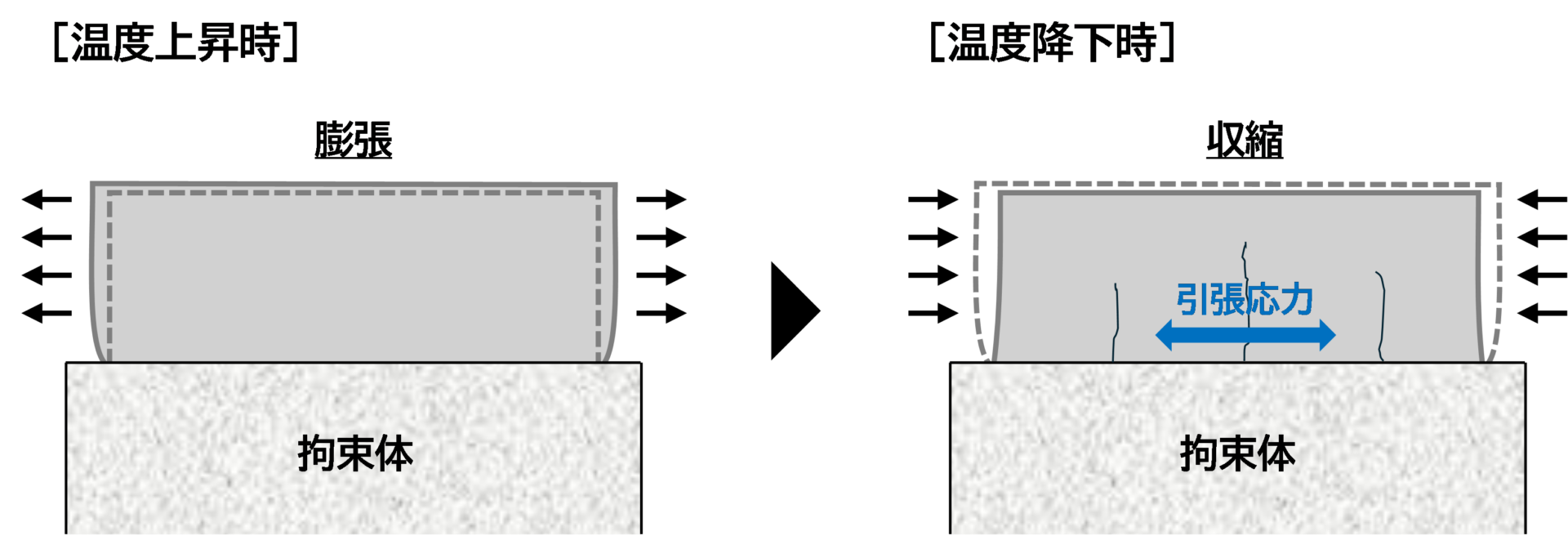

A2：最大のポイントは「初期に部材表面を冷やしすぎないこと（保温養生）」です。内部と表面の温度差が20℃を超えると急激に表面クラックのリスクが高まるため、断熱シートや型枠を存置して表面からの放熱を緩やかにコントロールします。内部温度のピークが過ぎ、全体が緩やかに冷え切るまで急激な外気接触を避ける温度管理が求められます。
Q3：ひび割れ指数（Icr）とはどのような意味を持つ数値ですか？
A3：温度ひび割れ指数とは、コンクリートのある材齢における「引張強度」を、温度応力解析などで算出した「温度引張応力」で割った値（引張強度 ÷ 温度応力）です。数値が大きいほど安全であることを示します。示方書では、ひび割れの発生を防止したい場合は「1.5以上（高耐久性部材は1.85以上）」、有害なひび割れを制限する場合は「1.2〜1.4」、ひび割れ発生を許容する場合は「1.0〜1.2」を目安としています。
